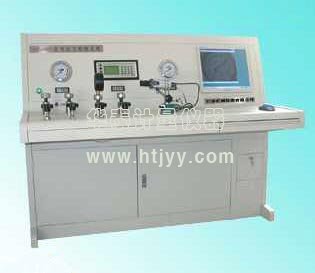

HT-YZJ-T全自动压力校验仪是我公司综合国内外压力校验设备的优点,最新开发的全量程自动压力校验系统。本系统装置由电动气压(真空)压力自动发生、调节系统、电动液压压力发生自动调节系统。标准压力信号输出,变送器电流测量,压力表自动读数摄像采集数据处理系统,压力表变送器数据报表自动处理及显示系统。它充分发挥了工矿机的软、硬件资源。整个系统由计算机控制自动造压、自动数据采集处理、存储和文档合理以及自动生成检定证书,是现代压力计量的理想设备。
全自动压力校验仪执行规程:
◆JJG49-1999 弹簧管式精密压力表和真空表检定规程
◆JJG50-1999 弹簧管式一般压力表、压力真空表和真空表检定规程
◆JJG882-94 压力变送器检定规程
◆JJG544-97 压力控制器检定规程
◆JJG875-94 数字压力计检定规程
◆JJG971-2002 液位计检定规程
全自动压力校验仪性能指标:
一.电动气压源:电动造压范围为:-95~1000KPa,压力连续可调。
二.电动液压源:电动造压,介质为变压器油,造压范围为0~60MPa,压力连续可调。
三.气压测量单元:
1.压力测量:-95~1000KPa 精度0.05%F.S(选配原装进口校验仪精度可达0.025级)。
2.电流测量:0~25mA 精度0.02%F.S
3.计算机显示器与压力校验仪显示测试数据,可同时显示压力值以及被校变送器的电流值。
四.液压压力测量单元:
压力测量:0~60MPa 精度0.05%F.S其余指标同气压测量部分。(选配原装进口校验仪精度可达0.025级)。
五.压力表自动读数精度:对常规压力表,每个压力点识别精度可以达到刻度线分度值的1/20,但对压力表刻度线超过200条时识别精度不大于刻度线分度值1/10,而人眼读数精度最多刻度线分度值1/5.
六.高精度压力模块及配置单元见下表:
配 置 单 元 | 技 术 指 标 | 精 度 | 备注 |
气压真空 | -98~0KPa | 0.05%F.S | 系统标准配备共5个模块,量程段任选,可任意选配压力模块 |
气压压力 | 0~25KPa | 0.05%F.S | |
0~600KPa | 0.05%F.S | ||
液压压力 | 0~6MPa | 0.05%F.S | |
0~40(60)MPa | 0.05%F.S | ||
电流测量 | 0~25.000mA | 0.02%F.S | 供校验变送器用 |
电源输出 | DC24V/30mA | 0.05%F.S | 供校验变送器用 |
硬件 | 主控计算机:研祥工控机,配置P4双核2.8以上/2G内存/160G硬盘/ 光驱/17″液晶。 |
采集控制卡:步进控制卡、数据采集卡(HT-YBS校验仪), 光隔输入、输出卡、图形采集卡 | |
证书打印机:Canon或HP系列 | |
软件 | 在WinXP平台上用BCB6.0编程,全中文界面,标准Windows操作,方便快捷 |
各种仪表校验数据采集、处理,自动生成校验数据表格、报告和证书 | |
数据管理可追溯性和不可更改性,可查询被校仪表的档案信息。 |
