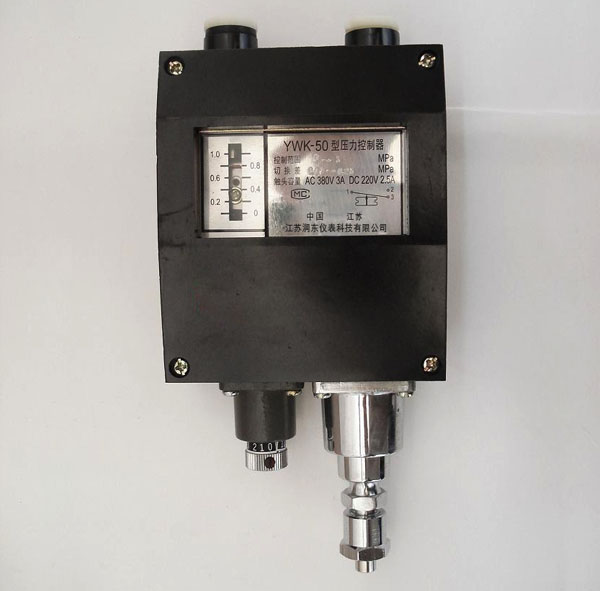

YWK-50系列压力控制器

YWK-50系列压力控制器采用波纹管式传感器。可用于气体，蒸汽等气体介质和液体介质。控制器的设定值可调，调节范围-0.1~4MPa。
YWK-50-C型：采用铸铝壳体，为防水型，控制器满足船用条件
YWK-50型：采用酚醛压塑型粉壳体，为普通型。

YWK-50系列压力控制器开关作用过程
单刀双掷微动开关作用过程：
接线端1-3
压力下升至下切换值时接通
接线端1-2
压力下升至下切换值时断开

YWK-50系列压力控制器主要技术性能：
精确度等级：1.5级
环境温度：-25～55℃
外壳防护等级：YWK-50-C IP44
　　　　　　　YWK-50 IP40
抗振性能：YWK-50-C 2～25Hz 1.6mm
　　　　　25～100Hz 40m/s2
　　　　　YWK-50 10～60Hz 0.075mm
　　　　　60～150Hz 10m/s2
触点容量：AC 380V 3A(阻性)
　　　　　DC 220V 2.5(阻性)
重复性误差：见规格表
YWK-50系列压力控制器规格
切换差可调

序号	设定值调节范围 MPa	切换差调节范围 MPa	设定值误差 MPa	重复性误差MPa	备注
1	-0.1~0	0.0065~0.026	±0.004	0.002	同序号6～11备注栏
2	0~0.1	0.006~0.028	±0.004	0.002	被控介质对黄铜、锡青铜、铅锡焊料无腐蚀作用
3	0~0.2	0.01~0.08	±0.008	0.004
4	0~0.3	0.025~0.1	±0.012	0.006
5	0~0.5	0.03~0.1	±0.02	0.01
6	0~0.8	0.07~0.25	±0.032	0.016	被控介质对黄铜1Cr18Ni9Ti不锈钢锡铅焊料无腐蚀作用
7	0~1	0.07~0.25	±0.04	0.02
8	0~1.5	0.1~0.28	±0.06	0.03
9	0~2	0.12~0.3	±0.08	0.04
10	0~3	0.15~0.5	±0.12	0.06
11	0~4	0.25~0.6	±0.16	0.08

设定值的调整
压力控制器的设定值调整步骤，举例说明如下：
[例]：选用0～0.8MPa规格的压力控制器，要求控制气体压缩机输出压力保持在0.5～0.6MPa之间具体操作步骤如下：
将控制器的开关接线端子接入压缩机电机的电源控制回路中(接1.3端子则降压接通，升压断开)。将被控气体导入控制器波纹管腔室。
旋动设定值调节杆，使指针指示在标度尺刻度0.5MPa上，此值即为下切换值。
接通电源，使压缩机工作，气体压力上升。反复调整切换差旋钮，使压力上升到0.6MPa(上切换值)时控制器开关切换。
