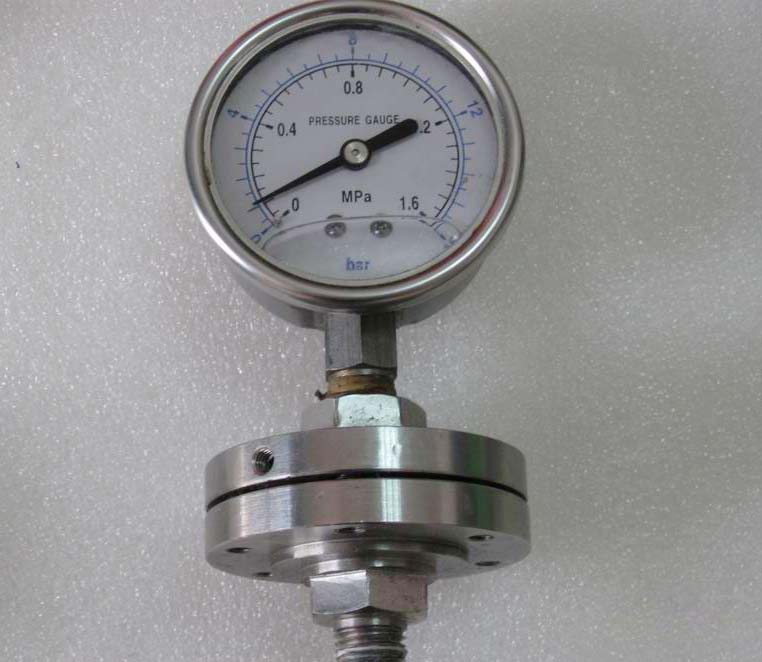

不锈钢法兰式隔膜压力表
YMG-100BYMG-150B不锈钢法兰式隔膜压力表是由膜片隔离装置和配用压力表两大部分组成。该隔膜压力表广泛应用于石油、化工、医药、食品、造纸等行业测量具有强腐蚀性、高粘度、易结晶及含有固体颗粒的液体介质压力。


隔膜压力表结构原理
不锈钢法兰式隔膜压力表由各种通用型压力仪表和不同结构的隔膜隔离器组成一个封闭系统,内充密封液。当被测介质的压力作用于隔膜时,则隔膜产生变形,压缩封闭系统中的密封液。由于密封液的固有性质,使压力仪表中的弹性元件产生相应的弹性变形一位移,经指示装置显示压力值。当隔膜的刚度足够小时,则压力仪表指示的压力就近于被测介质的压力值。

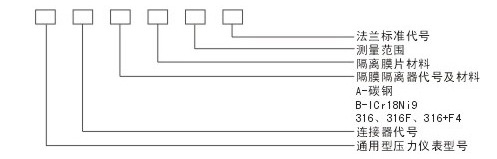

隔膜压力表选型表
YMG系列不锈钢法兰式隔膜压力表


示意图
     精确度:±1.6%,±2.5%。
     隔膜材料:OCr18Ni12MO2(316),哈氏合金C(H276c),蒙乃尔合金(Cu30Ni70),不锈钢法兰式隔膜压力表 钽合金(Ta),氟塑料(F4)。
     隔离器材料:耐酸不锈钢,含钼不锈钢,氟塑料。
     密封垫圈材料:丁晴橡胶,氟塑料。
     密封液:硅油、植物油
     执行标准:JB/T8624-97

隔膜压力表主要技术指标

隔膜压力表的温度特性
     由于隔膜压力表的系统内填充了密封液作为压力传递和介质,致使隔膜表的温度影响与密封液体膨胀系数、隔膜刚度及受压部位的温度有关。对于低量程压力仪表的影响尤为明显。一般受压部温度误差规定不大于0.1%/℃,所以隔膜表的温度影响一般是由通用压力仪表温度影响与隔膜隔离器受压部温度影响量两者之和。
隔膜压力表的液位差
     尤其是对于带软连接管的隔膜表,由于隔膜受压部与通用型压力表安装位置不在同一水平面上,会产生液位差和影响量△P。在精确测量时更就注意。
隔膜压力表的耐腐蚀性
     隔膜压力表和耐腐蚀性可通过合适和选择与测量介质接触部分的隔膜,法兰及密封垫圈的材料来保证。
     隔膜材料:0Cr17Ni12Mo2(316);蒙乃尔匐金(Cu30Ni70);哈氏全金(H276C);钽(Ta)及氟塑料(F4)。
     法兰材料:不锈 钢0Cr17Ni12Mo2(316);不锈钢内衬氟塑料(316+F4)。
     密封垫圈材料:丁腈橡胶;氟橡胶;硅橡胶及氟塑料。
● 隔膜液的选择
     为保证隔膜压力表使用可靠性和安全性,应根据不同用途选择合适的密封液。









我公司专业生产真空压力表膜盒压力表精密数字压力表电阻远传压力表双针压力表膜片压力表氨用压力表氮气压力表等系列压力表产品;公司免费提供技术咨询!
