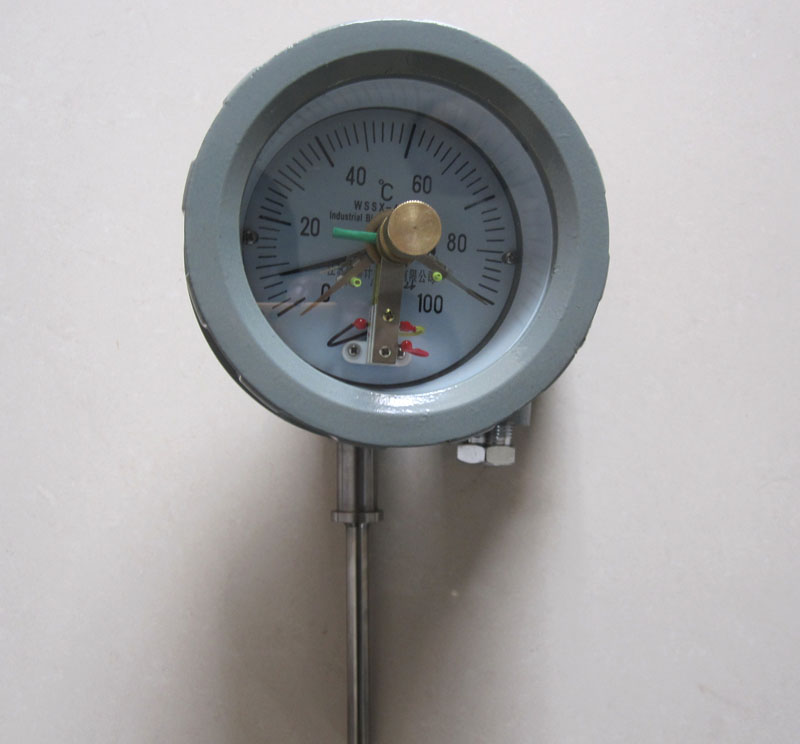

WSSX-B系列防爆电接点双金属温度计可以直接测量生产现场存在碳化物等爆炸物各过程中的-80~+500℃范围内液体、蒸汽和气体介质以及固体表面测温。
防爆电接点双金属温度计工作原理:
防爆电接点双金属温度计外壳采用隔爆结构,当其外壳内部的爆炸性混合物因受到火花或电弧影响,发生爆炸时,不至引起外部爆炸性混合物爆炸,从而达到防爆的目地。
它是利用温度变化时带动触点变化,使其产生的位移,经过传动机构放大后,指针将被测压力值,在刻度盘上指示出来,同时指针带动电接装置的活动触头,当温度达到预定值时,活动触头与设定针的触头接触,接通电路。当其与上下限触点接触或断开时,使电路中的继电器动作,从而自动控制和报警。
防爆电接点双金属温度计技术指标:
标度盘公称直径:100
热响应时间:≤40S
隔爆等级:dIIBT4
额定功率:10VA
最高工作电压:24V
最高工作电流:0.7A
防爆电接点双金属温度计外形尺寸:
形式 | D | A | B | E | d |
电接点轴向型 | 130 | 65 | 190 | - | Φ8 |
电接点万向型 | 130 | 60 | 215 | 110 | Φ10 |
型号 | 测温范围℃ | 精度等级 | 保护和材料 | L | 安装固定装置 |
WSSX-410B | -80~+40 -40~+80 0~50 0~100 0~150 0~200 0~300 0~400 0~500 | 1.5 | 1Cr18Ni9Ti 304 316 316L 哈氏C-276 | 75 100 150 200 300 400 400 500 750 1000 | 无固定装置 |
WSSX-480B | |||||
WSSX-411B | 可动外螺纹 | ||||
WSSX-481B | |||||
WSSX-412B | 可动内螺纹 | ||||
WSSX-482B | |||||
WSSX-413B | 固定螺纹 | ||||
WSSX-483B | |||||
WSSX-414B | 固定法兰 | ||||
WSSX-484B | |||||
WSSX-415B | 卡套螺纹 | ||||
WSSX-485B | |||||
WSSX-416B | 卡套法兰 | ||||
WSSX-486B |
