额定功率VA | 最高工作电压V | 最大允许电流 |
10 | 220 a.c | 0.7A |
24 d.c |
WSS | 双金属温度计 | ||||||
X | 电接点结构 | ||||||
表盘公称直径 | -4/5 | Φ100/ф150 | |||||
表盘形式 | 0 | 轴向(直型) | |||||
1 | 径向(角型) | ||||||
8 | 万向(可调角型) | ||||||
安装固定形式 | 0 | 无固定装置 | |||||
1 | 可动外螺纹 | ||||||
2 | 可动内螺纹 | ||||||
3 | 固定螺纹 | ||||||
4 | 固定法兰 | ||||||
5 | 卡套螺纹 | ||||||
6 | 卡套法兰 | ||||||
保护形式 | M | 上下限 | |||||
N | 双上限 | ||||||
P | 双下限 |
型号 | 测温范围 | 精度等级 | 保护管材料 | 规格 | 安装固定装置 |
WSSX-400/500 | -80~+40 -40~+80 0~50 0~100 0~150 0~200 0~300 0~400 0~500 | 1.5 | 1Cr18Ni9Ti 304 316 316L 哈氏C-276 | 75 100 150 200 300 400 500 750 1000 | 无固定装置 |
WSSX-401/501 | |||||
WSSX-480/580 | |||||
WSSX-401/501 | 可动外螺纹 | ||||
WSSX-411/511 | |||||
WSSX-481/581 | |||||
WSSX-402/502 | 可动内螺纹 | ||||
WSSX-412/512 | |||||
WSSX-482/583 | |||||
WSSX-403/503 | 固定螺纹 | ||||
WSSX-413/513 | |||||
WSSX-483/583 | |||||
WSSX-404/504 | 固定法兰 | ||||
WSSX-414/514 | |||||
WSSX-484/584 | |||||
WSSX-405/585 | 卡套螺纹 | ||||
WSSX-415/515 | |||||
WSSX-485/585 | |||||
WSSX-406/506 | 卡套法兰 | ||||
WSSX-416/516 | |||||
WSSX-486/586 |
备注:

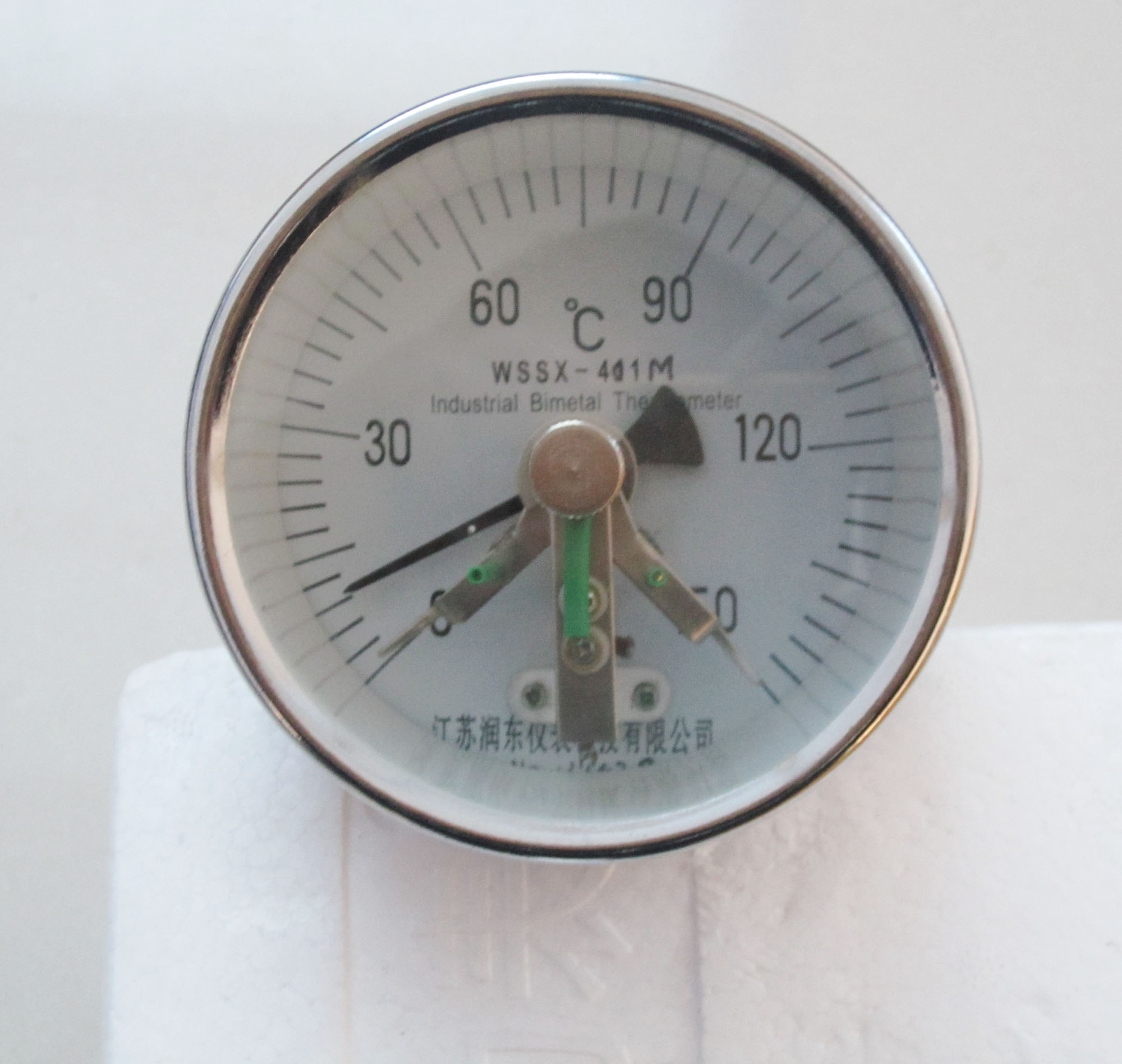

WSSX系列电接点双金属温度计选型须知:请提供型号、表盘直径、精度等级、安装固定形式、测温范围、保护管材质、长度或插入深度。
选型举例:万向型,表盘直径Φ100,测温范围0~400℃,1.5级,活动外螺纹M27×2,长度450mm
WSSX-481, 0~400℃,L=450, M27×2,1.5级。
我公司专业生产高温热电偶、火道热电偶、双金属温度计、数字温度计、压力式温度计、温度指示控制器等系列产品;公司免费提供技术咨询。
