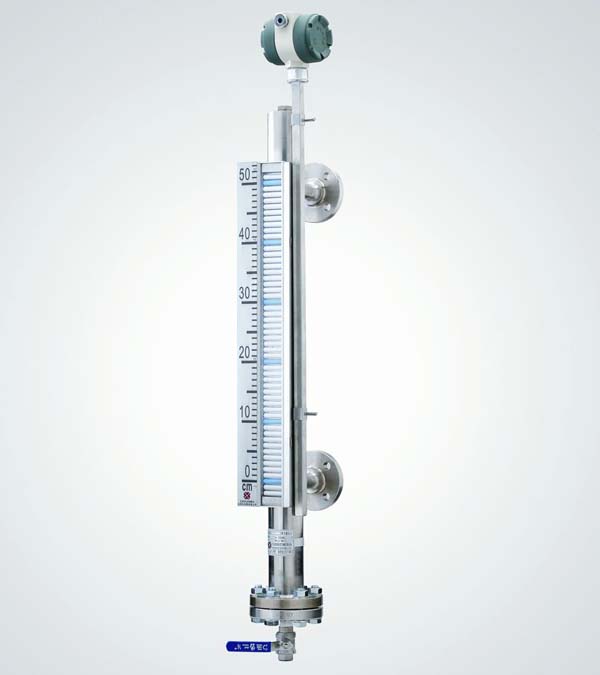

RD-UHZ系列顶装式磁翻板液位计适合各种地下储罐及侧面不宜开口的容器的液位测量。产品可以做到高密封、防泄漏，由于液体介质与指示器完全隔离，测量液位非常安全、可靠、耐用，该系列磁翻板液位计广泛应用于石油化工、化肥、医药、船舶、军事等行业中的各种塔、罐、槽及球形容器上的液位指示。

工作原理：
顶装式磁翻板液位计由本体(由上、下导管组成）、翻板箱（由红、白双色磁性小翻板组成）、浮子（由磁体、顶杆、浮筒组成）以及液位变送器等组成。
工作原理为：容器内的浮筒（按不同介质和压力针对研制），在下导管中随液面高度的变化而上下浮动并通过顶杆使磁体在上导管内上下移动，促使本体外的翻板翻 动并用红、白颜色来指示液面高度,同时液位变送器将液位信号传送至控制中心进行液位指示和控制,也可通过计算机进行集中监控。

技术参数：
测量范围：0～5000mm
准确度： ±10mm ±16mm
翻柱直径：10mm，16mm
公称压力：2.5MPa
介质密度：≥0.7g/cm3（特殊要求可达0.45g/cm3)
介质温度：-20～+350℃
接液材质：不锈钢304/316/316L及PP材质
介质粘度：≤2.0Pa.s
环境振动：频率≤25Hz振幅≤0.5mm
跟随速茺：≤0.05m/s
法兰标准：HG20592～20635-97或者由客户指定安装尺寸。

选用须知：
1、防腐型磁翻板液位计公称压力≤1.0MPa。
2、磁翻板液位计有一定盲区，故在读取液位高度时应加上盲区值补偿(本厂液位计出厂时，标尺刻度零位已迁移到实际值)。
3、磁翻板液位计测量范围不超过5米，否则影响液位计的稳定可靠、牢度等。
4、安装连接法兰，本系列磁翻板液位计出厂的常用突面尺寸参考(HG21592-97)制造。

安装使用和维护
1、磁翻板液位计护导管和主体导管必须保持垂直
2、连杆不能弯曲，必须挺直插入
3、安装完毕后，需对显示器的翻柱用磁钢引导一次使零位以上显示白色，零以下显示红色。

安装示意图
