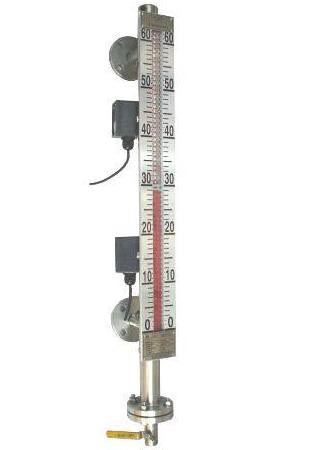

上下限报警磁翻板液位计就是在液位范围内设定一个上限值和下限值。比如磁翻板液位计的测量范围是0-10m，那么当上限值设定为10m，下限值设定为1m的时候，则当液位达到上限高度或者下降到下限高度时，就会报警。因此带上下限报警磁翻板液位计又叫高低位报警磁翻板液位计。
上下限报警磁翻板液位计是由基本型与报警开关两部分的组合即可实现液位报警，于2003年投入生产。并且由于直观、醒目、性价比高、耐温、耐压、防腐、防爆等特点，使该系列磁翻板液位计广泛应用于电力、石油、化工、冶金、环保等行业生产过程中的液位测量及自动化控制。
结构特点：
上下限报警磁翻板液位计利用磁性浮子随液位的移动，使安装在磁翻板液位计立管设定位置的报警开关动作，实现ON-OFF控制或报警。
主要技术参数：
| 磁翻板液位计安装形式 | 侧装式 | 顶装式 | |
| 安装间距 | 不锈钢 | 500-5000mm | 500-2500mmm |
| PP塑料 | 500-4000mm | ||
| 工作压力 | 0.6、1.6、2.5、4.0MPa | 0.6、1.6、2.5MPa | |
| 介质密度 | ≥0.6g/cm3 | ≥0.76g/cm3 | |
| 连接法兰 | 不锈钢 | 法兰20-40 （DN20、PN4.0） （GB/T9119-2000） | 法兰200-25 （DN200、PN2.5） （GB/T9119-2000） |
| PP塑料 | 法兰20-10 （DN20、PN1.0） （GB/T9119-2000） | 法兰200-6 （DN200、PN0.6） （GB/T9119-2000） | |
| 主体材料 | PP塑料，不锈钢 | ||
| 介质温度 | -40～80℃ 0～150℃ 0～300℃ （PP塑料-10～60℃） | ||
| 环境温度 | -40～70℃ | ||
| 示值误差 | ±10mm | ||
| 介质粘度 | ≤0.07Pa.S | ||
| 上、下限开关输出 | 1、控制灵敏度：10mm 2、输出接点容量：报警开关AC220V0.5A 转换器AC220V5A 3、接点寿命5万次 | ||
| 安装 形式 | 主 体 材 质 | 公称 称径 DN | 公称 压力 PN | 法兰 外径 D | 螺孔 孔距 K | 螺孔 径 L | 螺 栓 | 密封面 | 法兰 厚度 C | ||
| 数量n | 螺纹Th | d | f | ||||||||
| 侧 装 | 不锈钢 | 20 | 4.0 | 105 | 75 | 14 | 4 | M12 | 56 | 2 | 16 |
| PP | 20 | 1.0 | 105 | 75 | 14 | 4 | M12 | 56 | 2 | 16 | |
| 顶 装 | 不锈钢 | 200 | 2.5 | 360 | 310 | 261 | 2 | M24 | 274 | 3 | 32 |
| PP | 200 | 0.6 | 320 | 280 | 8 | 8 | M16 | 258 | 3 | 24 | |
