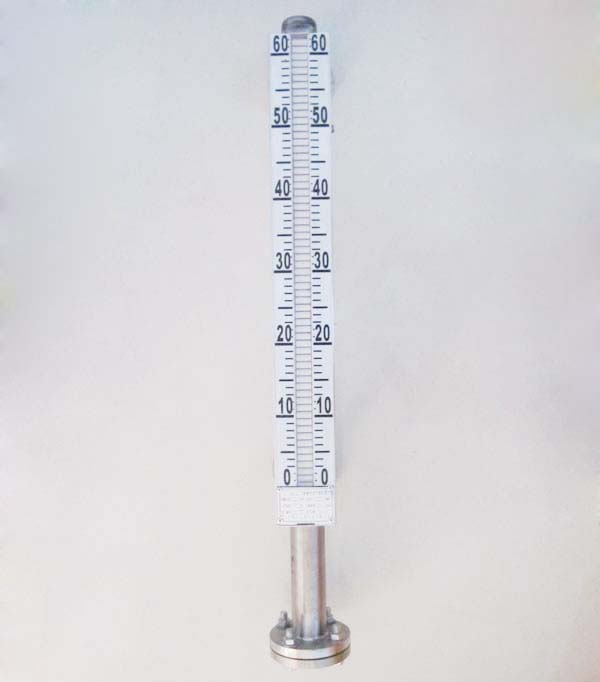

RD-UHZ系列磁翻板液位计(又称磁翻柱液位计)是我公司研发人员对国外液位计深入研究开发的系列产品。作为液位计的专业生产厂商，我公司努力提高液位测量技术，相对于传统的液位测量方式，该系列磁翻板液位计具有防爆，防腐，耐高压，耐高温等特点。传统的使用玻璃管液位计的场合均可以用RD-UHZ系列磁翻板液位计替代，并且不易损坏。而且RD-UHZ系列磁翻板液位计具有显示直观，读数方便等特点，需要信号远传时只需使用我公司提供的捆绑式液位开关或液位变送器，即可轻松实现输出显示，自动控制等功能。

我公司的磁翻板液位计产品品种十分齐全，也满足了不同工况的不同需求。投入市场至今，该系列磁翻板液位计产品以其高稳定性，维护简单等特点受到了客户的好评，现已成为我公司的主打产品之一。RD-UHZ系列磁翻板液位计可涵盖温度从-200℃～ 600℃，压力从常压到25MPa的大多数场合。有侧装式、顶装式、防腐型、卫生级、防冻型等。

产品特点：
1、密封性强，不易渗透——本系列磁翻板液位计采用特殊接口处理，更适合液氨等高渗透场合使用
2、耐高温、高压能力强——本系列磁翻板液位计最大温度可大600℃,最大压力可达25MPa
3、耐腐蚀能力——本系列磁翻板液位计采用最新不锈钢内衬PTFE工艺,使产品防腐能力超强
4、可在低温场合使用——本系列磁翻板液位计采用特殊夹套工艺，零下200度场合也能应付自如
5、信号远传能力强——本系列磁翻板液位计信号输出可为开关量、模拟量，可带HART协议

工作原理：
磁翻板液位计由连通器、主导管、磁性浮子、现场指示牌，及捆绑式液位变送器或液位开关组成。本产品利用的基本原理是阿基米德原理(浮力原理)及磁荷同性相斥、异性相吸的特性。当主导管内磁性浮子随液位升、降时，通过磁耦合驱动指示器内磁翻板翻转，实现就地观测和信号远传显示。

技术参数
测量范围：150～15000mm
精  确  度：±10mm
工作压力：常压～25MPa
工作温度：-200～600℃
介质密度：0.5～2.0 g/cm3
介质密度差：≥150kg／m3（测量界位）
环境振动：频率≤25Hz 振幅≤0.5mm
跟随速度：≤0.08m/s
介质粘度：≤0.4Pa.S（可采用夹套加热改善粘度条件）
过程连接：
侧装法兰：DN25／PN1.0，PN1.6，PN2.5/HG20592～20635-97
顶装法兰：DN100／PN1.0，PN2.5凸面或DN100／ PN1.0，PN2.5凸面/HG20592 ～20635-97或者由客户指定安装尺寸。
材质：
主导管：1Cr18Ni9Ti；304；316L ；PP；PVC；PTFE
浮子：钛；PTFE　

安装与调试：
1、RD-UHZ系列磁翻板液位计已经经过我公司严格的试压、模拟运行等测试。零位已经迁至实际零位，用户可以直接安装。
2、安装时需注意主导管内切勿进入导磁杂质，以免影响浮球与显示板的磁耦合性能。
3、磁翻板液位计安装完成后需进行一次磁柱矫正，具体过程见使用说明书。

磁翻板液位计选型表
