一体式超声波液位计
添加日期:2013-02-22 点击次数:
供求类型:供应
作者地区:江苏省
详细信息

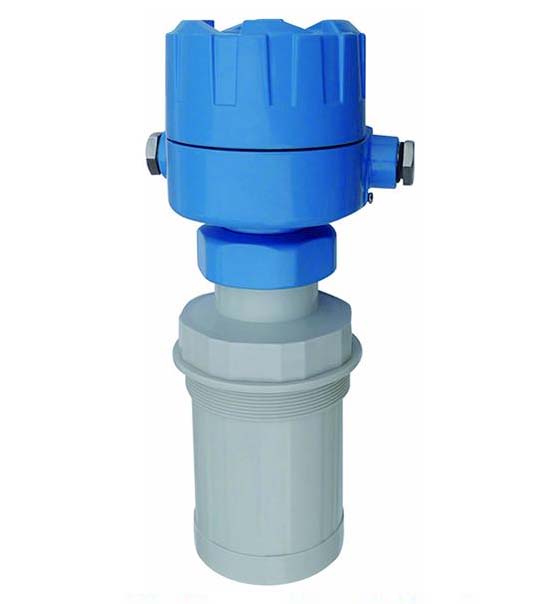

  • 一体式超声波液位计


    一体式超声波液位计拥有全新的信号处理技术,具有安全、清洁、精度高、寿命长、稳定可靠、安装维护方便、读数简捷等特点,一体式超声波液位计广泛应用于石油、化工、水处理、水利、钢铁、煤矿、电力以及食品加工等行业,适用酸、碱、盐、防腐、高温、防爆等各种领域。

    一体式超声波液位计可通过4~20mA或RS485(Modbus协议)连接到各种DCS系统中,为工业的自动化运行,提供实时的液位数据。

    产品特点:
    1、电路设计从电源部分起就选用高质量的电源模块,元器件选择进口高稳定可靠的器件,完全可以替代同类型进口超声波液位计。
    2、专利的声波智能技术软件可进行智能化回波分析,无需任何调试及其它的特殊步骤,此技术具有动态思维、动态分析的功能。
    3、我公司拥有的声波智能专利技术,使仪表的精度大大提高,液位精度达到0.3%,能够抗各种干扰波。
    4、本系列超声波液位计是一种非接触式仪表,不跟液体直接接触,因此故障率低。超声波液位计提供多种安装方式,用户完全可以通过本手册进行仪表标定。
    5、超声波液位计的所有输入、输出线均具有防雷、防短路的保护功能。

    技术指标:
    测量范围:      0~20m(根据实测量程选定)
    盲       区:      0.25m~0.6m
    测距精度:      0.3%(标准条件)
    测距分辨率: 1mm
    压       力:      常压
    仪表显示:      自带LCD显示液位或空间距离
    模拟输出:      4~20mA
    数字输出:      RS485、Modbus协议或定制协议
    供电电压:      DC24V/AC220V,防雷装置内置
    环境温度:      -20℃~+60℃
    防护等级:      IP65

    外形尺寸(探头尺寸会根据仪表量程的不同而有所改变,若有不同会预先告知)

     一体式超声波液位计

    安装原则
    1、探头发射面到最低液位的距离,应小于超声波液位计的量程。
    2、探头发射面到最高液位的距离,应大于超声波液位计的盲区。
    3、探头的发射面应该与液体表面保持平行。
    4、探头的安装位置应尽量避开正下方进、出料口等液面剧烈波动的位置。
    5、若池壁或罐壁不光滑,超声波液位计安装位置需离开池壁或罐壁0.5m以上。
    6、若探头发射面到最高液位的距离小于超声波液位计的盲区,需加装延伸管,延伸管管径大于120mm,长度0.35m~0.50m,垂直安装,内壁光滑,罐上开孔应大于延伸管内径。或者将管子通至罐底,管径大于80mm,管底留孔保持延伸管内液面与罐内等高。

    选型表:

    RD-CYW 超声波液位计
      代号 仪表类型
    2 二线制一体式4位LCD显示
    3 盘装分体式4位LED显示
    4 壁挂分体式16*2LCD显示
    5 三线制一体式4位LED显示
    6 壁挂分体式液位差计16*2LCD显示
    7 一体式16*2LCD显示
    8 壁挂智能分体式LCD图形显示
      代号 量程
    3至20 3米至20米
      代号 连接方式
    M 螺纹连接
    F 法兰连接
      代号 防腐类型
    P 普通
    F 防腐
      代号 输出方式
    E 4-20ma
    R RS485接口
      代号 输入电源
    D 24VDC
    A 220VAC

    安装注意事项
    1、超声波液位计外壳最好与大地可靠相连。
    2、电线、电缆保护管,要注意防止积水过多。
    3、超声波液位计虽然自身带有防雷器件,但在多雷地区使用时,最好在超声波液位计的进出线端另外安装专用的防雷装置。
    4、超声波液位计在特别炎热、寒冷的地方使用时,最好在超声波液位计周围加设防高、低温装置。
