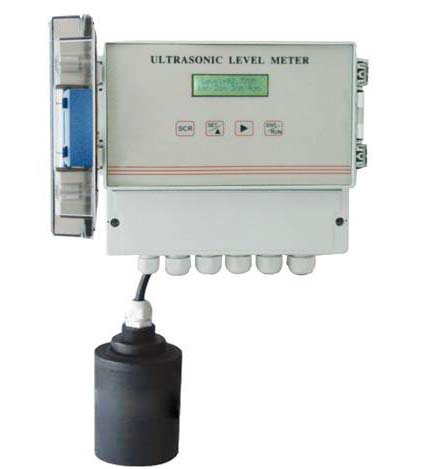

  • 分体式超声波液位计


    分体式超声波液位计拥有全新的信号处理技术,具有安全、清洁、精度高、寿命长、稳定可靠、安装维护方便、读数简捷等特点,分体式超声波液位计广泛应用于石油、化工、水处理、水利、钢铁、煤矿、电力以及食品加工等行业,适用酸、碱、盐、防腐、高温、防爆等各种领域。

    分体式超声波液位计可通过4~20mA或RS485(Modbus协议)连接到各种DCS系统中,为工业的自动化运行,提供实时的液位数据。

    技术指标:
    显示:主机2*16LCD背光显示液(物)位高度
    量程:3 m、 8 m、 10 m、 15 m、 30 m、 40 m
    盲区及开角:盲区0.3-0.8 m(与量程有关),开角小于12度
    测量精度:0.25
    分辨率:1mm
    测量周期:小于0.2秒(根据不同要求调整)
    信号输出:4-20mA(光隔离),负载小于750Ω,RS485
    继电器触点容量:AC250V,7A。上下限报警输出。
    环境温度:-20℃~+60℃
    环境湿度:相对湿度小于85%
    功 耗:小于5W。
    防护等级:IP67(分体式超声波液位计 )
    供电电压:DC24V/AC220V,防雷装置内置

    产品特点:
    1、电路设计从电源部分起就选用高质量的电源模块,元器件选择进口高稳定可靠的器件,完全可以替代同类型进口超声波液位计
    2、专利的声波智能技术软件可进行智能化回波分析,无需任何调试及其它的特殊步骤,此技术具有动态思维、动态分析的功能。
    3、我公司拥有的声波智能专利技术,使仪表的精度大大提高,液位精度达到0.3%,能够抗各种干扰波。
    4、本系列超声波液位计是一种非接触式仪表,不跟液体直接接触,因此故障率低。超声波液位计提供多种安装方式,用户完全可以通过本手册进行仪表标定。
    5、超声波液位计的所有输入、输出线均具有防雷、防短路的保护功能。

    产品尺寸图:

        分体式超声波液位计

    注:分体式超声波液位计尺寸会根据型号的不同而有所改变,若有不同会预先告知。

    安装方式

    1)支架安装:在被测液体上方水平固定L型支架,用螺丝将超声波液位计固定在支架上。

    2)法兰安装:安装时,先将法兰固定在铁板或盲板上,然后将超声波液位计固定在法兰上。

    选型表:

    RD-CYW 超声波液位计
      代号 仪表类型
    2 二线制一体式4位LCD显示
    3 盘装分体式4位LED显示
    4 壁挂分体式16*2LCD显示
    5 三线制一体式4位LED显示
    6 壁挂分体式液位差计16*2LCD显示
    7 一体式16*2LCD显示
    8 壁挂智能分体式LCD图形显示
      代号 量程
    3至20 3米至20米
      代号 连接方式
    M 螺纹连接
    F 法兰连接
      代号 防腐类型
    P 普通
    F 防腐
      代号 输出方式
    E 4-20ma
    R RS485接口
      代号 输入电源
    D 24VDC
    A 220VAC

    安装注意事项
    1、超声波液位计外壳最好与大地可靠相连。
    2、电线、电缆保护管,要注意防止积水过多。
    3、超声波液位计虽然自身带有防雷器件,但在多雷地区使用时,最好在超声波液位计的进出线端另外安装专用的防雷装置。
    4、超声波液位计在特别炎热、寒冷的地方使用时,最好在超声波液位计周围加设防高、低温装置。
