一.  概述：NLD-3型水泥胶砂流动度测定仪由中国建筑材料科学研究院与我公司合作开发的，专利号：03208785.3，用于2005年发布的新标准GB/T2419-2005《水泥胶砂流动度测定方法》的流动度试验，是该标准唯一指定用仪器。

二.             主要参数

振动部分总重量：         4.35 kg±0.15kg

振动落距：               10mm±0.2mm

振动频率：               1Hz

振动次数：               25次

桌面参数：

材料：               铸钢，工作面镀硬铬

一.  概述：NLD-3型水泥胶砂流动度测定仪由中国建筑材料科学研究院与我公司合作开发的，专利号：03208785.3，用于2005年发布的新标准GB/T2419-2005《水泥胶砂流动度测定方法》的流动度试验，是该标准唯一指定用仪器。

二.             主要参数

振动部分总重量：         4.35 kg±0.15kg

振动落距：               10mm±0.2mm

振动频率：               1Hz

振动次数：               25次

桌面参数：

材料：               铸钢，工作面镀硬铬

一.  概述：NLD-3型水泥胶砂流动度测定仪由中国建筑材料科学研究院与我公司合作开发的，专利号：03208785.3，用于2005年发布的新标准GB/T2419-2005《水泥胶砂流动度测定方法》的流动度试验，是该标准唯一指定用仪器。

二.             主要参数

振动部分总重量：         4.35 kg±0.15kg

振动落距：               10mm±0.2mm

振动频率：               1Hz

振动次数：               25次

桌面参数：

材料：               铸钢，工作面镀硬铬

直径：               φ300mm+1mm

三. 安装调试

仪器必须可靠接地。

仪器用膨胀螺栓固定在基座上。仪器基座由混凝土浇筑而成（或砖混基础），底面尺寸约为400mm×400mm，高约690mm。在基座和仪器机架之间宜填垫圈（见图八.基础安装图），可通过调整垫圈高度调节桌面水平。仪器安装后，其桌面沿彼此成直角的两个直径方向测量时均应成水平。跳桌安装好后，采用流动度标准样（JBW01-1-1）进行检定，测得的流动度值如与给定的标样流动度值相差在规定范围内, 则该跳桌的安装及使用性能合格。

四.  使用方法

试样的制作与填装方法按GB2419-2005和GB17671-1999的有关规定，也可参照本说明书附录。

1、         使用前，请用检规检查落距。

2、         将插头接入计数器后对应孔内，将计数器接通电源。

3、         如跳桌在24小时内未被使用，先空跳一个周期25次。

五.             维护与保养

使用完毕后，应擦净仪器，清除仪器周围残留胶砂，用轻油稍稍润滑推杆、桌面和凸轮表面。长期不用，仪器应防尘保护，控制器放置在包装盒内。

如仪器不计数，请检查接近开关是否松动、与凸轮间隙是否为1mm~2mm，如有偏离或松动，请调整间隙后紧固。

六.             结构简图


水泥胶砂流动度测定仪结构简图

1. 机架      2. 接近开关  3. 电动机    4. 凸轮        5. 轴承    6. 推杆

7. 圆盘桌面  8. 捣棒      9. 模套     10. 截锥圆模   11. 检规   12. 控制器

七.             电气原理图

八.             基础安装

一.  概述：NLD-3型水泥胶砂流动度测定仪由中国建筑材料科学研究院与我公司合作开发的，专利号：03208785.3，用于2005年发布的新标准GB/T2419-2005《水泥胶砂流动度测定方法》的流动度试验，是该标准唯一指定用仪器。

二.             主要参数

振动部分总重量：         4.35 kg±0.15kg

振动落距：               10mm±0.2mm

振动频率：               1Hz

振动次数：               25次

桌面参数：

材料：               铸钢，工作面镀硬铬

直径：               φ300mm+1mm

三. 安装调试

仪器必须可靠接地。

仪器用膨胀螺栓固定在基座上。仪器基座由混凝土浇筑而成（或砖混基础），底面尺寸约为400mm×400mm，高约690mm。在基座和仪器机架之间宜填垫圈（见图八.基础安装图），可通过调整垫圈高度调节桌面水平。仪器安装后，其桌面沿彼此成直角的两个直径方向测量时均应成水平。跳桌安装好后，采用流动度标准样（JBW01-1-1）进行检定，测得的流动度值如与给定的标样流动度值相差在规定范围内, 则该跳桌的安装及使用性能合格。

四.  使用方法

试样的制作与填装方法按GB2419-2005和GB17671-1999的有关规定，也可参照本说明书附录。

1、         使用前，请用检规检查落距。

2、         将插头接入计数器后对应孔内，将计数器接通电源。

3、         如跳桌在24小时内未被使用，先空跳一个周期25次。

五.             维护与保养

使用完毕后，应擦净仪器，清除仪器周围残留胶砂，用轻油稍稍润滑推杆、桌面和凸轮表面。长期不用，仪器应防尘保护，控制器放置在包装盒内。

如仪器不计数，请检查接近开关是否松动、与凸轮间隙是否为1mm~2mm，如有偏离或松动，请调整间隙后紧固。

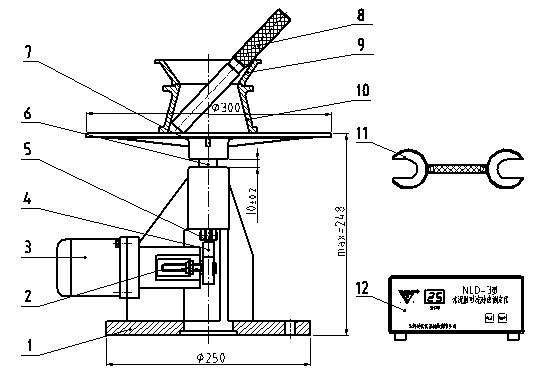

六.             结构简图


水泥胶砂流动度测定仪结构简图

1. 机架      2. 接近开关  3. 电动机    4. 凸轮        5. 轴承    6. 推杆

7. 圆盘桌面  8. 捣棒      9. 模套     10. 截锥圆模   11. 检规   12. 控制器

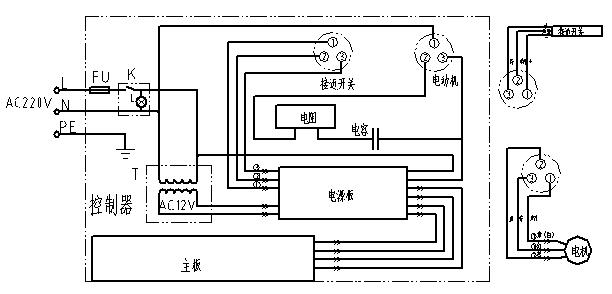

七.             电气原理图

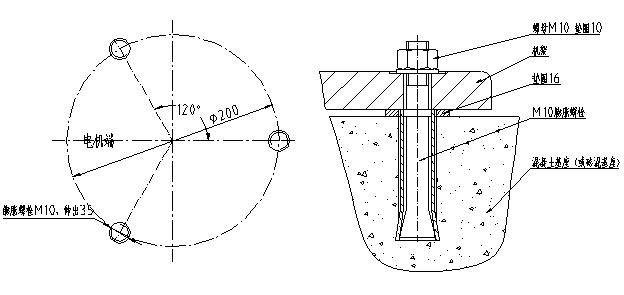

八.             基础安装
